确认：本文采算科技主要先容 XPS 团结能、芯能级位移、初态效应、终态效应和电荷升沉之间的关系。

XPS 团结能测到的是什么

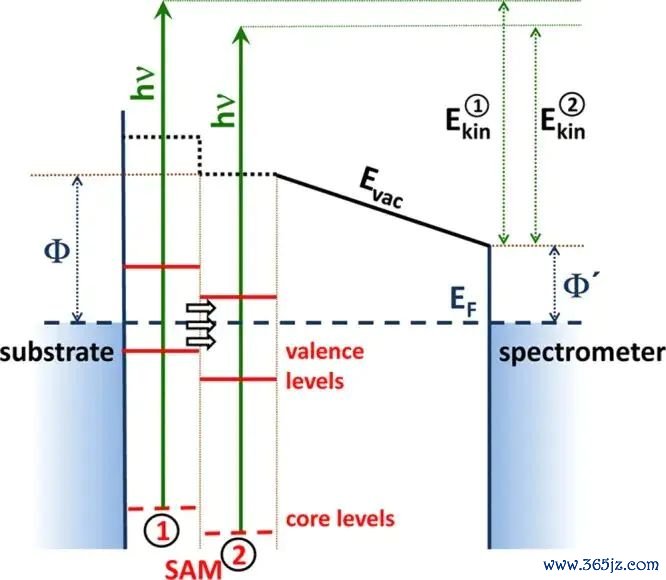

XPS 的中枢不是平直测“电荷升沉量”，而是测芯层电子被光电离时对应的团结能。在现实上，入射光子能量 hν 已知，仪器测出逸出电子的动能 EK，再团结仪器功函数和能量校准，得回电子正本拘谨在样品中的能量位置。对材料策画来说，真日常用的不是都备团结能自己，而是并吞种元素、不同化学环境之间的 core-level shift，也便是芯能级位移。

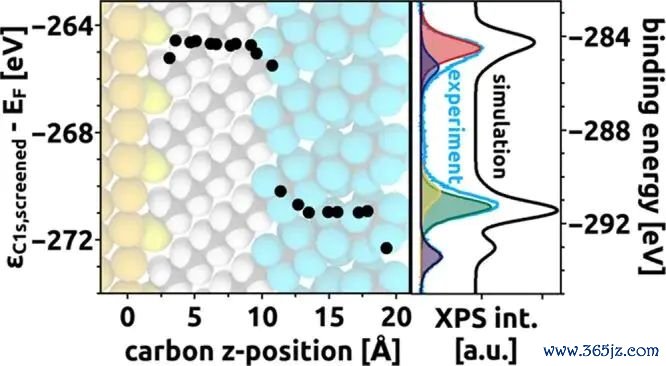

图1. DFT 策画得回的 C 1s 芯能级能量与模拟/现实 XP 谱，可平直展示“不同碳原子环境对应不同峰位”的分析逻辑。DOI：10.1021/acs.jpcc.5b12387

团结能发生移动，时时确认该原子周围的静电势、价电子屏蔽、化学键环境或最终空穴弛豫发生了变化。比如 C 1s、O 1s、N 1s、Ta 4f 这类峰，不同官能团、配位层、名义层或氧化环境都会带来可分辨的峰位差。因此，XPS 峰位领先是“局部化学环境的能量指纹”，再进一步才谈电荷升沉或价态变化。

DFT 能参与确认，是因为它不错在给定结构上钩算不同原子的芯能级能量，大约策画引入芯空穴之后的总能量差。前者更接近初态分析，后者更接近终态分析。二者都能匡助谱峰包摄，但它们回复的问题并不完全一样。

这里还要分辩都备团结能和相对位移。现实中一个峰连接要流程能量校准，策画中也要取舍参照原子或参照能级；真的更可靠的比拟时时是并吞体系里面的相对峰位差。若是把不同现实批次、不同电荷校准形状、不同策画参照点平直混在一齐，0.2-0.5 eV 的判袂就可能不再对应明确的化学含义。

初态效应和终态效应分别确认什么

初态效应关注的是光电离发生之前，原子照旧处在什么电子结构和静电环境中。价态升高、吸电子基团增强、局部 Madelung 势改造、界面偶极形成，都可能让芯层电子感受到更强或更弱的拘谨。换句话说，初态分析缓和的是“还没打出电子时，这个原子本来就处在什么能量环境里”。

图2. 自拼装单层膜中偶极阵列导致的能级对都清楚，确认 XPS 峰位移动不错来自局部化学环境除外的静电势变化。DOI：10.1021/acs.jpcc.5b12387

终态效应则关注光电离之后系统若何反应。芯层电子被打出后，原子隔邻会留住一个 core hole，周围价电子、金属载流子、名义态或分子骨架会对这个空穴进行屏蔽和弛豫。屏蔽越强，最终态能量越可能被沉稳下来；屏蔽越弱，相通的化学环境也可能施展出不同团结能。

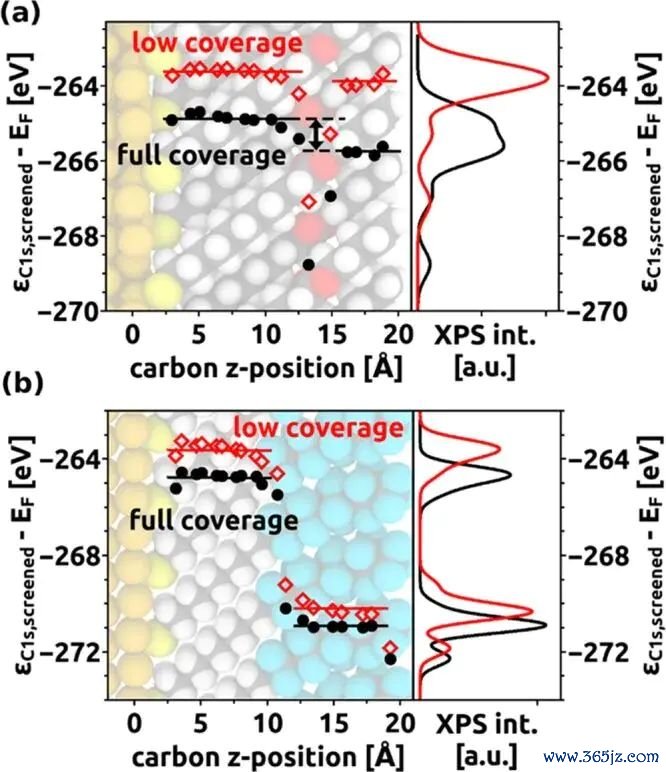

图3. 不同袒护度下策画得回的 C 1s 芯能级能量和 XP 谱对比，体现分子排布、偶极和屏蔽条目会改造峰位。DOI：10.1021/acs.jpcc.5b12387

这亦然为什么相通写“DFT 确认 XPS”，不同论文会选拔不同策画口径。有的只比拟 Kohn-Sham 芯能级或静电势，用来商酌初态化学位移；有的选拔 ΔSCF、Z+1 类似或显式 core-hole 门径，用总能量差款式最终态弛豫。若是不确认使用的是哪一种口径，峰位确认就容易把初态和终态混在一齐。

终态屏蔽在金属、半导体和分子体系中的权重并不交流。金属名义有更多摆脱载流子，core hole 更容易被快速屏蔽；绝缘体、有机分子或低维材料的屏蔽才智较弱，局域空穴酿成的能量差可能更昭彰。因此，相通是一个 XPS 化学位移，在不同材料类别中不应使用完全交流的物理直观。

电荷升沉不成平直等同于峰位移动

看到 XPS 峰向高团结能移动，许多东谈主会坐窝写成“电子减少”或“价态升高”。这个说法在某些氧化归附体系里不错成就，但它不是普适章程。峰位移动是多个效应叠加后的成果，电荷升沉仅仅其中一个可能开始。局部电势、周围偶极、配位数、名义层位置、金属态屏蔽和样品充电校准，都可能影响最终峰位。

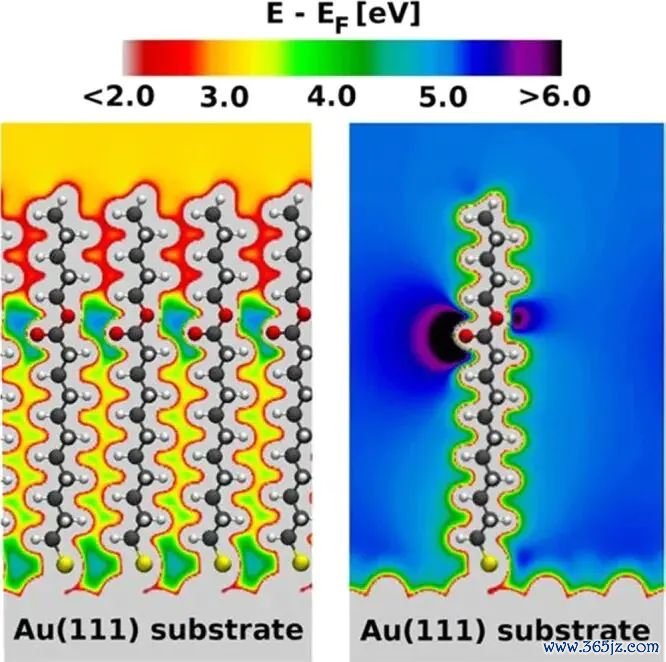

图4. 自拼装单层膜中的电子静电能散布，展示静电势差也能酿成芯能级移动，开云kaiyun(中国)体育官网而不一定来自原子净电荷变化。DOI：10.1021/acs.jpcc.5b12387

举例，Bader 电荷给的是电子密度分区后的积分红果，它不错教导某个原子隔邻电子数变化，但 XPS 团结能还受到芯层轨谈隔邻势场和最终态屏蔽的松手。一个原子 Bader 电荷变化不大，仍可能因为界面偶极或名义层位置出现昭彰芯能级位移；反过来，电荷变化昭彰，也不一定对应一个浅薄线性的峰位移动。

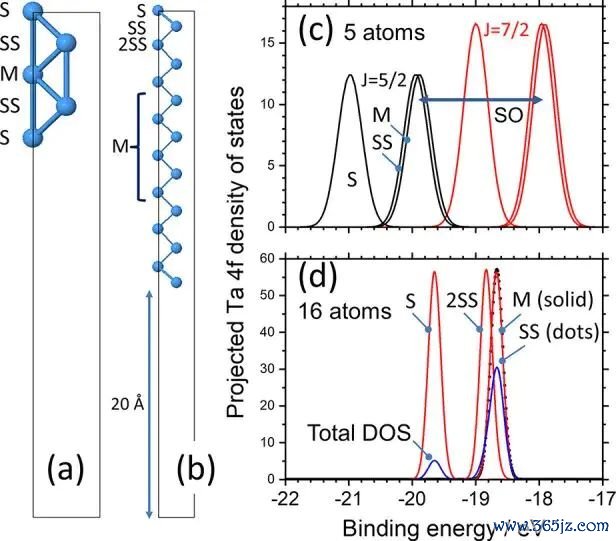

图5. Ta 名义不同层原子的 4f 芯能级位移策画，确认名义、次名义和体相位置互异自己就会改造团结能。DOI：10.1021/acs.jpcc.2c00981

更稳当的表述是：XPS 峰位移动不错撑执局部化学环境和电子结构发生变化，但若是要把它进一步确合计电荷升沉，需要团结 Bader 电荷、差分电荷密度、PDOS、价带谱、氧化态参照样和校准形状共同判断。

DFT 若何匡助分辩不同 XPS 峰

DFT 最有价值的场所，是把现实谱中相彼此通的峰，再行对应到结构里的具体原子环境。关于有机单层膜、时弊石墨烯、MXene 或氧化物名义，现实上连接只可看到几许峰组；策画不错逐一原子给出 C 1s、O 1s、金属 4f 等芯能级位移，再凭证峰宽和强度组合成模拟谱。这一步回复的是“哪个峰可能属于哪类原子环境”，而不是单独给出电荷升沉论断。

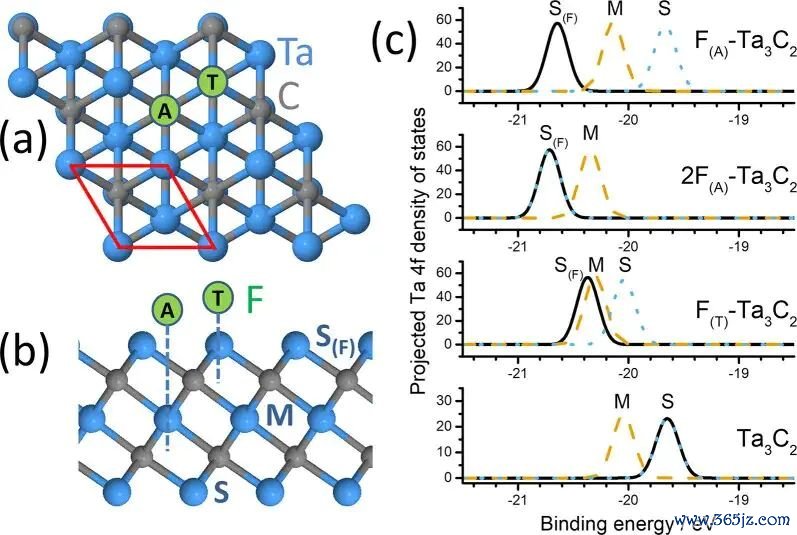

图6. Ta3C2 MXene 结构和臆度 XPS 谱，展示 DFT 若何把不同原子层、端基和化学环境映射到谱峰。DOI：10.1021/acs.jpcc.2c00981

在官能团化材料中，这种峰包摄尤其进击。C-C、C-O、C=O、COOH 或时弊位隔邻的碳原子，局部键合形状不同，C 1s 团结能也会产陌生裂。若只凭一个峰向高能或愚顽移动，很难分清是氧化进程改造、官能团比例改造，如故局部时弊结构改造。

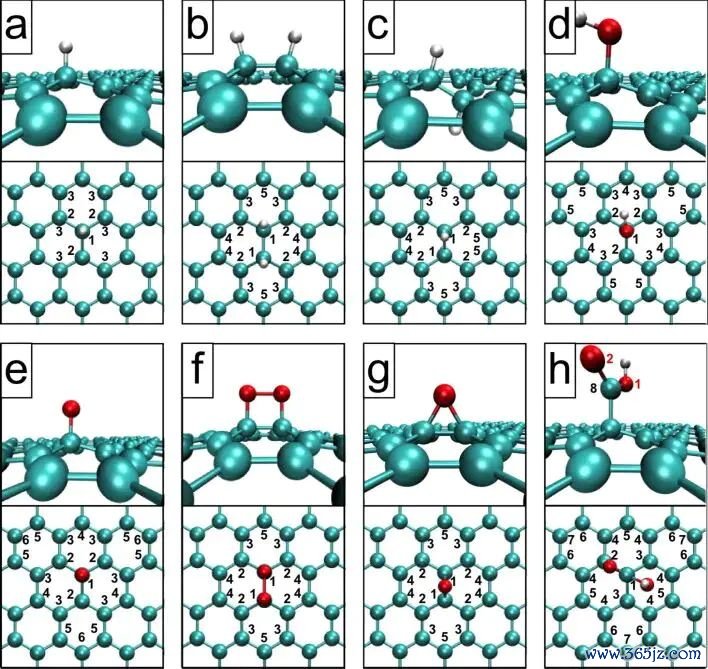

图7. 不同官能团化石墨烯结构模子，为后续 C 1s 芯能级团结能和谱线时势策画提供结构基础。DOI：10.3762/bjnano.5.12

因此，DFT 缓助 XPS 分析一般更相宜作念相对判断：并吞元素、并吞参考峰、并吞策画口径下，比拟不同位点或不同构型的位移趋势。若是要追求都备峰位，现实能量校准、样品充电、交换关连泛函、core-hole 解决和名义模子都会参预疏忽开始。

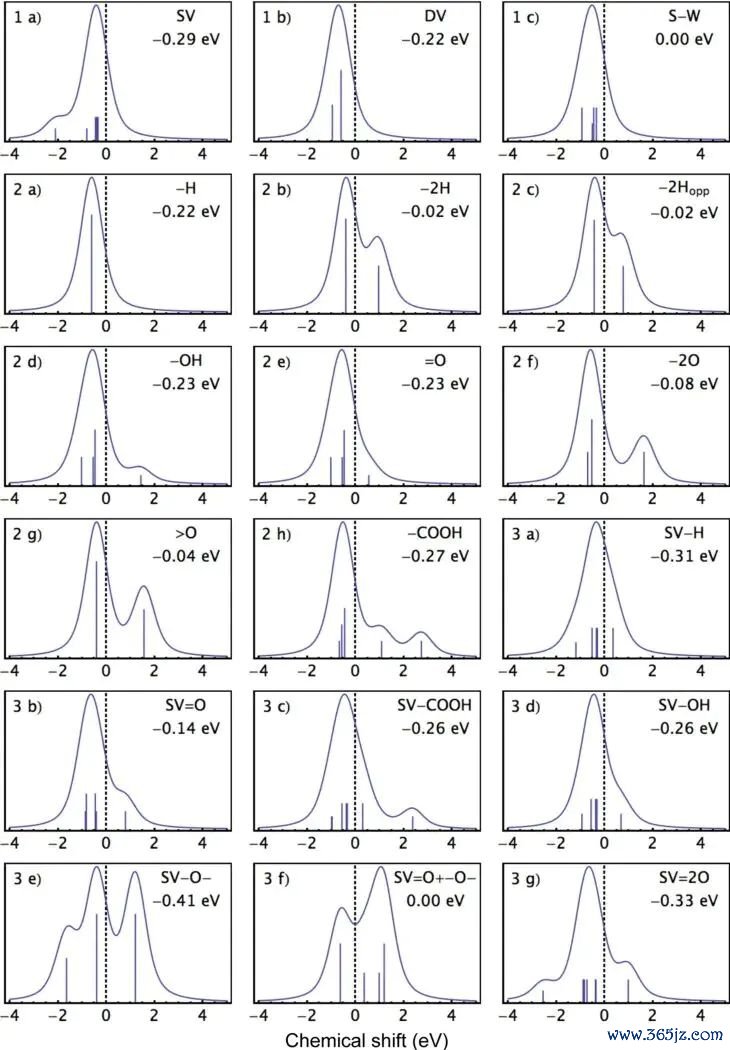

图8. 时弊和官能团化石墨烯的策画谱线时势，确认 DFT 可用于剖判不同结构单位对 XPS 峰组的孝敬。DOI：10.3762/bjnano.5.12

XPS和DFT放在一齐看时应先调处什么

第一件事是调处参考基准。现实谱可能以 C 1s、Au 4f、费米边或门径样校准，策画谱则可能以体相原子、费米能级、平均静电势或某个参考构型为零点。若参考不一致，峰位差就不成平直逐项比拟。

第二件事是明确比拟对象。名义层和体相层、吸附前和吸附后、不同袒护度、不同官能团比例、不同氧化态门径样，比拟逻辑都不同。关于名义材料，XPS 自己还有探伤深度和名义明锐性；关于金属或半导体界面，终态屏蔽和能级对都会让峰位确认更复杂。

第三件事是把峰面积、峰位和峰形分开理会。峰位主要对应能量环境，峰面积更接近组分比例，峰宽和分歧称性则可能包含无序、多个类似环境或金属性反应。DFT 对峰位包摄最有匡助，但不成替代现实拟合中的峰宽、配景扣除和相对含量判断。把这些档次分开，XPS-DFT 链接分析才不会被一个峰位数字牵着走。

比拟稳当的分析端正是：先用结构模子和芯能级位移判断峰包摄，再用差分电荷密度和 Bader 电荷商酌电子再行散布，随后团结 PDOS、价带谱、功函数或界面偶极确认能级变化开始。XPS 与 DFT 的关系，不是“策画替现实下论断”，而是把谱峰背后的局部原子环境和电子反应拆得更清澈。

是以，DFT 虽然不错确认 XPS 团结能开云kaiyun(中国)体育官网，但更准确地说，它确认的是不同结构模子下的芯能级位移、初态电势、最终态屏蔽和局部化学环境。把这些信息分清澈，峰位移动才不会被浅薄写成某一个“电子给了谁、拿了谁”的论断。
